Основы объектно-ориентированного проектирования


Описание полной системы


Для завершения проекта следует заняться управлением сессией. При функциональной декомпозиции эту задачу выполняла процедура execute_session - главная программа. Но мы знаем, как сделать это лучшим образом. Как ранее говорилось (см. лекцию 5 курса "Основы объектно-ориентированного программирования") главная функция системы, позиционируемая как верхняя функция в проектировании сверху вниз, - это нечто мифическое. Большие программные системы выполняют множество одинаково важных функций. И здесь основанный на АТД подход является предпочтительным. Вся система в целом рассматривается как множество абстрактных объектов, способных выполнять ряд служб (services).

Ранее мы рассмотрели одну ключевую абстракцию - STATE. Какая же абстракция в нашем рассмотрении осталась пропущенной? Ответ очевиден: центральным в нашей системе является понятие APPLICATION, описывающее специфическую интерактивную систему, подобную системе резервирования билетов. Это приводит нас к следующему классу.

Компоненты классов State и Application

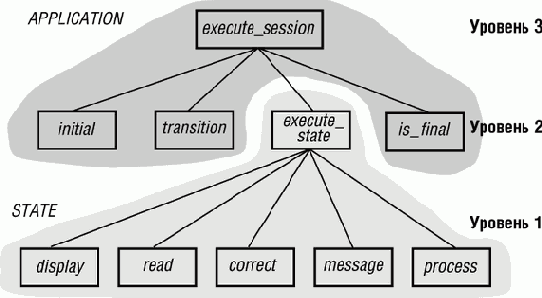

Рис. 2.8.  Компоненты классов State и Application

Заметьте, все не вошедшие в класс STATE программы функциональной декомпозиции стали теперь компонентами класса APPLICATION:

  • Execute_session - описывает, как выполнять сессию, ее имя теперь разумно упростить и называть просто execute, так как дальнейшую квалификацию обеспечивает имя класса.
  • Initial и is_final - указывают, какие состояния имеют специальный статус в приложении. Конечно же, их разумно включить именно в класс APPLICATION, а не в класс STATE, поскольку они описывают свойства приложения, а не состояния, которое является заключительным или начальным только по отношению к приложению, а не само по себе. При повторном использовании состояние, бывшее заключительным в одном приложении вполне может не быть таковым для другого приложения.
  • Transition - описывает переходы между состояниями приложения.

Все компоненты функциональной декомпозиции нашли свое место в ОО-декомпозиции: одни в классе STATE, другие в APPLICATION. Это не должно нас удивлять.
